ZG/TJ19023-90蛇形弹簧联轴器
简介
本联轴器属金属弹性联轴器，它能广泛用于冶金、石化、矿山、船舶、水泵、印刷机械等机械传动轴系中传递扭矩，能使传动中的振动冲击，噪音明显改善。使用可靠，重量轻，传递扭矩大。

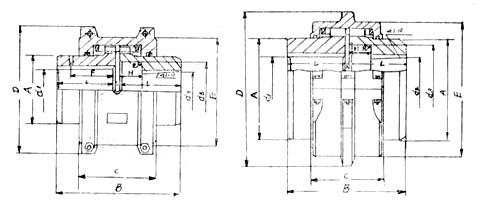

·结构图
·基本参数和主要尺寸
| 型 号 |
公称扭矩 |
许用转速 |
Y,Z轴孔d1,d2 |
D | B | C | A | L | F | D3 | H | R | E | 间隙K |
充油脂 |
GD2 |
重量 | |||
| 很大 | 很小 | 很小 | 标准 | 很大 | ||||||||||||||||
| JS101 | 45 | 4500 | 28 | 15 | 98 | 107 | 70 | 40 | 52 | 40 | 36 | 15 | 3 | 80 | 1.5 | 3 | 5 | 0.03 | 0.0056 | 2 |
| JS102 | 125 | 4500 | 35 | 15 | 110 | 107 | 70 | 50 | 52 | 40 | 46 | 16 | 3 | 90 | 1.5 | 3 | 5 | 0.03 | 0.0089 | 2.8 |
| JS103 | 224 | 4500 | 42 | 15 | 120 | 107 | 74 | 55 | 52 | 41 | 54 | 16 | 3 | 100 | 1.5 | 3 | 5 | 0.06 | 0.0133 | 3.6 |
| JS104 | 400 | 4500 | 48 | 24 | 138 | 127 | 80 | 95 | 62 | 45 | 65 | 20 | 6 | 114 | 1.5 | 3 | 5 | 0.06 | 0.0291 | 6.5 |
| JS105 | 630 | 4300 | 55 | 24 | 155 | 127 | 95 | 75 | 62 | 52 | 73 | 20 | 6 | 130 | 1.5 | 3 | 5 | 0.09 | 0.08 | 7 |
| JS106 | 900 | 3900 | 65 | 28 | 170 | 167 | 98 | 90 | 82 | 55 | 85 | 22 | 6 | 146 | 1.5 | 3 | 5 | 0.09 | 0.05 | 12 |
| JS107 | 1300 | 3500 | 75 | 28 | 195 | 228 | 120 | 105 | 112 | 66 | 103 | 32 | 9 | 168 | 1.5 | 4 | 6.5 | 0.17 | 0.199 | 20 |
| JS108 | 3150 | 3500 | 85 | 42 | 212 | 228 | 124 | 125 | 112 | 70 | 117 | 35 | 9 | 186 | 1.5 | 4 | 6.5 | 0.26 | 0.341 | 27 |
| JS109 | 5600 | 2450 | 100 | 42 | 248 | 290 | 160 | 140 | 142 | - | 136 | 43 | 12 | 214 | 1.5 | 6 | 10 | 0.43 | 0.861 | 50 |
| JS110 | 8000 | 2300 | 110 | 70 | 274 | 290 | 166 | 160 | 142 | - | 152 | 44 | 12 | 236 | 1.5 | 6 | 10 | 0.51 | 1.2 | 59 |
| JS111 | 12500 | 2000 | 125 | 70 | 324 | 290 | 190 | 180 | 142 | - | 165 | 51 | 15 | 260 | 1.5 | 6 | 13 | 0.74 | 2.39 | 77 |
| JS112 | 18000 | 1800 | 150 | 100 | 368 | 350 | 190 | 220 | 172 | - | 208 | 52 | 16 | 304 | 1.5 | 6 | 13 | 0.91 | 4.49 | 126 |
| JS113 | 25000 | 1600 | 180 | 130 | 400 | 350 | 200 | 255 | 172 | - | 235 | 57 | 19 | 336 | 1.5 | 6 | 13 | 1.14 | 8.10 | 170 |
| JS114 | 35500 | 1500 | 200 | 150 | 458 | 430 | 275 | 270 | 212 | - | 267 | 63 | 19 | 395 | 1.5 | 6 | 13 | 1.9 | 13.3 | 253 |
|
JS115 |
50000 |
1300 |
220 |
170 |
500 |
430 |
275 |
395 |
212 |
- | 305 | 70 | 19 | 435 |
1.5 |
6 | 13 | 2.8 |
22.33 |
358 |
|
JS116 |
63000 |
1200 |
250 |
190 |
565 |
510 |
310 |
360 |
252 |
- | 347 | 76 | 19 | 488 |
1.5 |
6 | 13 | 3.5 |
39.63 |
501 |
|
JS117 |
90000 |
1100 |
275 |
220 |
610 |
510 |
310 |
395 |
252 |
- | - | - | - | 530 |
1.5 |
6 | 13 | 3.8 |
69.2 |
640 |
|
JS118 |
12500 |
1000 |
305 |
250 |
675 |
610 |
325 |
440 |
302 |
- | - | - | - | 605 |
1.5 |
6 | 13 | 4.4 |
102 |
870 |
|
JS119 |
180000 |
9000 |
330 |
170 |
755 |
610 |
350 |
500 |
302 |
- | - | - | - | 660 |
1.5 |
6 | 13 | 5.2 |
147 |
1110 |
