产品展示

GB5272-85梅花型弹性联轴器(ML型)


简介
本联轴器已列为国家标准GB5272-85适用于各种机械联接两同心轴的转动,具有较大的补偿两轴相对偏移、缓冲、减震、耐油、 耐空气老化、耐磨等性能,结构合理、维修方便、零件数量少、适应性强、使用寿命长等特点。工作温度为-35~+80℃,短时工作温度可达100℃,传递公称扭矩为16~25000N.m。

中间弹性件可根据使用要求选用各种硬度的聚氨脂橡胶、铸型尼龙弹性体等材料。半联轴器采用精密铸造,铸钢ZG35Ⅱ,轴孔和键槽采用拉制成型。

轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽的型式和尺寸按国家标准GB3852-83《联轴器轴柱和键槽型式及尺寸》的规定加工。

本标准联轴器,我公司已批量生产。保证质量、价格合理,为满足各种机械产品的更新改造和引进设备备件需要,我公司可按国家标准提供品种和规格齐全的梅花型弹性联轴器。

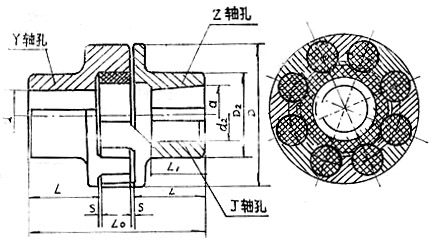

·结构图


基本参数和主要尺寸

型号

公称扭矩
Tn (N.M)

许用转速n
(r/min)

轴孔直径
d1 d2 dz

轴孔长度

L0 D D1

弹性件
型号

转动
惯量I
(Kg.m2 )

质量m
Kg

弹性硬件(HA)
a b c Y Z、J型
≥75 ≥85 ≥94 L

L1

ML1 16 25 45 11500 15300 12 14 32 27 80 50 40
MT1

-a

-b

-c

0.014 0.66
16 18 19 42 30 100
20 22 24 52 38 120
ML2 63 100 200 8200 109 20 22 24 52 38 127 70 50
MT2

-a

-b

-c

0.075 1.55
25 28 62 44 147
30 32 82 60 187
ML3 90 140 280 6700 9000 22 24 52 38 128 85 60
MT3

-a

-b

-c

0.178 2.5
25 28 62 44 148
30 32 35 38 82 60 188
ML4 140 250 400 5500 7300 25 28 62 44 151 105 65
MT4

-a

-b

-c

0.412 4.3
30 32 82 60 191
35 38
40 42 112 84 251
ML5 250 400 710 4600 6100 30 32 35 38 82 60 197 125 75
MT5

-a

-b

-c

0.73 6.2
40 42 45 48 112 84 257
ML6 400 630 1120 4000 5300 35*38* 82 60 203 145 85
MT6

-a

-b

-c

1.85 8.6
40*42* 112 107 263
45 48 50 55
ML7 710 1120 2240 3400 4500 45*48*50*55* 112 84 265 170 100
MT7

-a

-b

-c

3.88 14.0
60 63 65 142 107 325
ML8 1120 1800 3550 2900 3800 50*55* 112 84 272 200 120
MT8

-a

-b

-c

9.22 25.7
60 63 65 142 107 332
70 71 75
ML9 1800 2800 5600 2500 3300 60*63*65* 142 107 334 320 150
MT9

-a

-b

-c

18.95 41.0
70 71 75
80 85 90 95 172 132 394
ML10 2800 4500 9000 2200 2900 70*71*75* 142 107 344 260 180
MT10

-a

-b

-c

39.68 59.0
80 85*90 95 172 132 404
100 110 212 167 484
ML11 4000 6300 12500 1900 2500 80*85*90*95* 172 132 411 300 200
MT11

-a

-b

-c

73.43 87.0
100 110 120 212 167 491
ML12 7100 11200 20000 1600 2100 90*95* 172 132 417 360 215
MT12

-a

-b

-c

178.45 140
100*110*120*125* 212 167 497
130 252 202 577
ML13 8000 12500 25000 1400 1900 100*110*120*125* 212 167 497 400 225
MT13

-a

-b

-c

208.75 160
130*140* 252 202 577
