JB/ZQ4644-86 NGCL型带制动轮鼓形齿式联轴器

简介
　本联轴器列为JB/ZQ4644-86标准，适用于联接两水平同轴线传动轴系。传递公称扭矩为355～100000N.m。

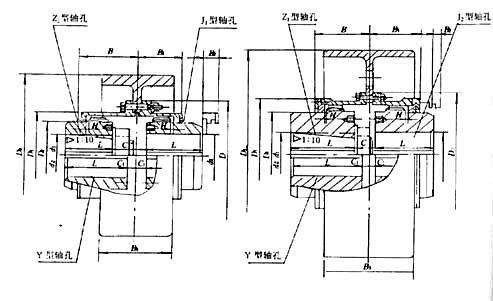

　 ·结构图

基本参数和主要尺寸

型号	公称扭矩Tn(N.m)	许用转速[n](r/min)	轴孔直径		轴孔长度		D	D1	D2	C	C1	H	B	B1	B2	D3	B3	转动惯量 Kg.m2	干油用量(ml)	重量Kg
					Y	J1 Z1
			d1 d2	dz	L
NGCL1	355	4000	20 22 24	20-35	52	38	103	74	50	30	8	2	56	42	38	160	68	0.07	51	7
			25 28		62	44												0.07		7.3
																		0.071		8
			30 32 35		82	60
NGCL2	630	4000	25 28	25-45	62	44	115	83	60	36	8	2	68	48	42	160	68	0.079	70	9
			30 32 35 38		82	60												0.08		9.7
			40 42 45		112	84												0.083		11
NGCL3	1000	3800	28	30-55	64	44	127	95	75	41	8	2	70	49	42	200	85	0.181	107	14.6
			30 32 35 38		82	60												0.184		15.2
			40 42 45 48 50 55 56		112	84												0.187		17.0
NGCL4	1600	3800	38	40-65	82	60	149	116	90	41	8	2	74	53	42	200	85	0.225	137	18.6
			40 42 45 43 50 55 56		112	84												0.237		21.4
			60 63 65		142	107												0.246		23.8
NGCL5	2800	3000	40 42 45 48 50 55 56	45-75	112	84	167	134	105	48	8	2.5	84	58	42	250	105	0.58	201	31.8
																		0.609		34.4
			60 63 65 70 71 75		142	107
NGCL6	4500	3000	45 40 50 55 56	50-95	112	84	187	153	125	49	9	2.5	85	59	42	250	105	0.714	238	37.2
			60 63 65 70 71 75		142	107												0.754		38.5
			80 85 90		172	132												0.795		47.6
NGCL7	9300	2400	50 55 56	60-100	112	84	204	170	140	53	9	2.5	93	63	42	315	132	1.17	298	48.8
			60 63 65 70 71 75		142	107												1.123		55.2
			80 85 90 95		172	132												1.299		61.8
			100		212	167												1.388		71.1
NGCL8	9000	1900	55 56	70-110	112	84	230	186	155	64	12	3	112	77	47	400	168	3.747	465	80.7
			60 63 65 70 71 75		142	107												3.844		90.0
			80 85 90 95		172	132												3.939		96.5
			100 110		212	167												4.072		108.0
NGCL9	14000	1500	60 63 65 70 71 75	80-130	142	107	256	212	180	71	13	3	119	80	47	500	210	9.427	561	128
			80 85 90 95		172	132												9.605		138
			100 110 120 125		212	167												9.847		151
			130		252	202												10.109		167
NGCL10	20000	1200	65 70 71 75	80-150	142	107	287	239	200	65	15	3.5	120	90	47	630	265	28.238	734	176
			80 85 90 95		172	132												28.509		190
			100 110 120 125		212	167												28.879		209
			130 140 150		252	202												29.248		237
NGCL11	31500	1050	70 71 75	100-170	142	107	325	276	235	77	16	3.5	134	94	47	710	298	44.309	956	257
			80 85 90 95		172	132												44.825		275
			100 110 120 125		212	167												45.53		300
			130 140 150		252	202												46.235		326
			160 170		302	242												47.08		357
NGCL12	45000	1050	75	100- 200	142	107	362	313	270	94	17	4	264	104	49	710	298	47.88	1320	306
			80 85 90 95		172	132												48.29		317
			100 110 120 125		212	167												49.52		351
			130 140 150		252	202												50.25		384
			160 170 180		302	242												52.22		425
			190 200		352	282												53.69		464
NGCL13	63000	950	150	150-220	252	202	412	350	300	88	18	4.5	165	113	49	800	335	82.70	1600	490
			160 170 180		302	242												84.70		544
			190 200 220		352	282												86.67		596
NGCL14	100000	950	170 180	170-220	302	242	462	420	335	92	20	5.5	209	157	63	800	335	99.10	3500	670
			190 200 220		352	282												102.20		736
			240 250		410	330												105.90		850
