JB/ZQ4380-86 GⅡCLD鼓型齿式联轴器

简介
　本联轴器列为JB/ZQ4380-86标准，主要适用于联接电机与机械的两水平同轴线。传递公称扭矩为1000～45000N.m。

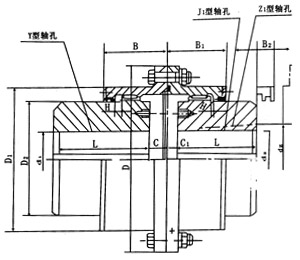

　 ·结构图

基本参数和主要尺寸

型号	公称扭矩 Tn(N.m)	许用转速 [n](r/min)	轴孔直径	轴孔长度		D	D1	D2	C	C1	H	B	B1	B2	转动惯量Kg.m2	润滑脂容量(ml)	重量Kg
				Y	Z1 J1
			d1 d2 dz	L
GIICLD1	1000	4000	22 24	52	38	127	95	75	33	6	2	66	45	42	0.041	107	7.2
			25 28	62	44										0.041		7.2
			30 32 35 38	82	60										0.044		7.8
			40 42 45 48 50 55 56	112	84										0.047		9.6
GIICLD2	1600	4000	38	82	60	149	116	90	33	6.5	2	70	49	42	0.085	137	11.2
			40 42 45 48 50 55 56	112	84										0.097		14
			60 63 65	142	107										0.106		16.4
GIICLD3	2800	4000	40 42 45 48 50 55 56	112	84	167	134	105	40	7	2.5	80	54	42	0.16	201	17.2
			60 63 70 71 75	142	107										0.19		22.4
GIICLD4	4500	4000	45 48 50 55 56	112	84	187	153	125	41	7.5	2.5	81	55	42	0.29	238	25.2
			60 63 70 71 75	142	107										0.33		26.4
			80 85 90	172	132										0.38		35.6
GIICLD5	6300	3750	50 55 56	112	84	204	170	140	45	7.5	2.5	89	59	42	0.45	298	31.6
			60 63 65 70 71 75	142	107										0.51		38
			80 85 90 95	172	132										0.58		41.6
			100 105	212	167										0.67		53.9
GIICLD6	9000	3300	55 56?	112	84	230	186	155	52	8.5	3	106	71	47	0.75	465	40.5
			60 63 65 70 71 75	142	107										0.840		49.8
			80 85 90 95	172	132										0.94		56.3
			100 110 115	212	167										1.07		67.5
GIICLD7	14000	3000	60 63 65 70 71 75	142	107	256	212	180	57	9	3	112	47	47	1.43	561	63.9
			80 85 90 95	172	132										1.60		74.7
			100 110 120	212	167										1.85		88
			130 135	252	202										2.11		106.7
GIICLD8	20000	2650	65 70 71 75	142	107	287	239	200	49	8.5	3.5	112	82	47	2.24	734	81.7
			80 85 90 95	172	132										2.51		95.5
			100 110 120	212	167										2.88		114
			130 140 150	252	202										3.25		123
GIICLD9	31500	2350	70 71 75	142	107	325	276	235	59	9.5	3.5	125	85	47	4.31	956	112
			80 85 90 95	172	132										4.83		130
			100 110 120	212	167										5.53		156
			130 140 150	252	202										6.24		181
			160 170 175	302	242										7.08		212
GIICLD10	45000	2100	75	142	107	362	313	270	76	11	4	149	95	49	7.88	1320	161
			80 85 90 95	172	132										8.29		172
			100 110 120	212	167										9.52		206
			130 140 150	252	202										10.25		239
			160 170 180	302	242										12.22		280
			190 200	352	282										13.69		319
