JB/ZQ4223-86 GICLZ鼓型齿式联轴器
简介
本联轴器列为JB/ZQ4223-86标准,适用于通过中间轴联接两水平同轴线传动轴系。具有一定补偿两轴相对偏移的性能,传递公称扭矩为630~2800000N.m。

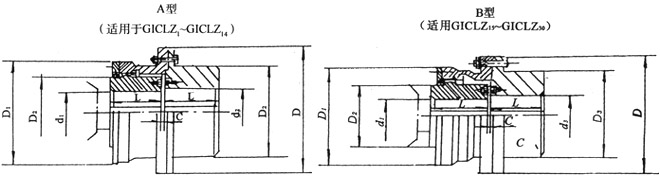

结构图
基本参数和主要尺寸
型号 |
公称扭矩Tn(N.m) |
许用转速 n (r/min) |
轴孔直径
d1 d2 dz |
轴孔长度 |
D |
D1 |
D2 |
D3 |
C |
转动惯量Kg.m2 |
重量Kg |
Y |
L |
GICLZ1 |
630 |
4000 |
16 18 19 |
42 |
125 |
95 |
60 |
80 |
20 |
0.0084 |
5.4 |
20 22 24 |
52 |
10 |
25 28 |
62 |
2.5 |
30 32 35 38 |
82 |
40 42 45 48 50 |
112 |
GICLZ2 |
1120 |
25 28 |
62 |
144 |
120 |
75 |
95 |
10.5 |
0.018 |
9.2 |
30 32 35 38 |
82 |
2.5 |
40 42 45 48 50 55 56 |
112 |
60 |
142 |
GICLZ3 |
2240 |
30 32 35 38 |
82 |
174 |
140 |
95 |
115 |
3 |
0.0427 |
16 |
40 42 45 48 50 55 56 |
112 |
60 63 65 70 |
142 |
GICLZ4 |
3550 |
3600 |
32 35 38 |
82 |
196 |
165 |
115 |
130 |
14 |
0.076 |
22 |
40 42 45 48 50 55 56 |
112 |
3 |
60 63 65 70 71 75 |
142 |
80 |
172 |
GICLZ5 |
5000 |
3300 |
40 42 45 48 50 55 56 |
112 |
224 |
183 |
130 |
150 |
3 |
0.0149 |
36 |
60 63 65 70 71 75 |
142 |
80 85 90 |
172 |
GICLZ6 |
7100 |
3000 |
48 50 55 56 |
112 |
241 |
200 |
145 |
170 |
6 |
0.24 |
46 |
60 63 65 70 71 75 |
142 |
4 |
80 85 90 95 |
172 |
100 |
212 |
GICLZ7 |
10000 |
2680 |
60 63 65 70 71 75 |
142 |
260 |
230 |
160 |
195 |
4 |
0.43 |
68 |
80 85 90 95 |
172 |
100 110 120 |
212 |
GICLZ8 |
14000 |
2500 |
65 70 71 75 |
142 |
282 |
245 |
175 |
210 |
5 |
0.61 |
81 |
80 85 90 95 |
172 |
100 110 120 125 |
212 |
130 |
252 |
GICLZ9 |
18000 |
2350 |
70 71 75 |
142 |
314 |
270 |
200 |
225 |
10 |
0.94 |
100 |
80 85 90 95 |
172 |
5 |
100 110 120 125 |
212 |
130 140 |
252 |
GICLZ10 |
31500 |
2150 |
80 85 90 95 |
172 |
346 |
300 |
220 |
250 |
5 |
1.67 |
147 |
100 110 120 125 |
212 |
130 140 150 |
252 |
160 |
302 |
GICLZ11 |
40000 |
1880 |
100 110 120 125 |
212 |
380 |
330 |
260 |
285 |
6 |
2.98 |
206.3 |
130 140 150 |
252 |
160 170 180 |
302 |
GICLZ12 |
56000 |
1680 |
120 125 |
212 |
442 |
380 |
290 |
325 |
6 |
5.31 |
284.5 |
130 140 150 |
252 |
160 170 180 |
302 |
190 200 |
252 |
GICLZ13 |
80000 |
1530 |
140 150 |
252 |
482 |
420 |
320 |
360 |
7 |
9.16 |
402.0 |
160 170 180 |
302 |
190 200 220 |
352 |
GICLZ14 |
112000 |
1300 |
160 170 180 |
302 |
520 |
465 |
360 |
410 |
8 |
15.02 |
582.2 |
190 200 |
352 |
240 250 |
410 |
GICLZ15 |
160000 |
1180 |
190 200 220 |
352 |
580 |
510 |
400 |
450 |
10 |
25.78 |
778.2 |
240 250 260 |
410 |
280 |
470 |
GICLZ16 |
250000 |
1000 |
200 220 |
352 |
680 |
595 |
465 |
500 |
10 |
46.80 |
1071.0 |
240 250 260 |
410 |
280 300 320 |
470 |
GICLZ17 |
280000 |
980 |
220 |
352 |
720 |
654 |
495 |
530 |
10 |
60.50 |
1210.0 |
240 250 260 |
410 |
280 300 320 |
470 |
GICLZ18 |
355000 |
900 |
240 250 260 |
410 |
775 |
675 |
520 |
540 |
10 |
81.75 |
1475.0 |
280 300 320 |
470 |
340 |
550 |
GICLZ19 |
450000 |
830 |
260 |
410 |
815 |
715 |
560 |
580 |
10 |
101.57 |
1603.0 |
280 300 320 |
470 |
340 360 |
550 |
GICLZ20 |
500000 |
790 |
300 320 |
470 |
855 |
755 |
585 |
600 |
13 |
140.03 |
2033.0 |
340 360 380 |
550 |
GICLZ21 |
630000 |
750 |
300 320 |
470 |
915 |
795 |
620 |
640 |
13 |
183.49 |
2385.0 |
340 360 380 |
550 |
400 |
650 |
GICLZ22 |
710000 |
720 |
340 360 380 |
550 |
960 |
840 |
665 |
680 |
13 |
235.04 |
2452.0 |
400 420 |
650 |
GICLZ23 |
800000 |
680 |
360 380 |
550 |
1010 |
890 |
710 |
720 |
13 |
323.16 |
3332.0 |
400 420 450 |
650 |
GICLZ24 |
1000000 |
650 |
380 |
650 |
1050 |
925 |
730 |
760 |
15 |
387.97 |
3639.0 |
400 420 450 480 |
650 |
GICLZ25 |
1120000 |
610 |
400 420 450 480 500 |
650 |
1120 |
970 |
770 |
800 |
15 |
485.96 |
4073.0 |
GICLZ26 |
1250000 |
580 |
420 450 480 500 |
650 |
1160 |
900 |
800 |
850 |
15 |
573.64 |
4527 |
530 |
800 |
GICLZ27 |
1400000 |
560 |
450 480 500 |
650 |
1210 |
1060 |
850 |
900 |
15 |
789.74 |
5485 |
530 560 |
800 |
GICLZ28 |
1600000 |
540 |
480 500 |
650 |
1250 |
1080 |
890 |
960 |
20 |
960.26 |
6050 |
530 560 600 |
800 |
GICLZ29 |
2240000 |
520 |
500 |
650 |
1340 |
1200 |
960 |
1010 |
20 |
1268.98 |
7090 |
530 560 600 630 |
800 |
GICLZ30 |
2800000 |
500 |
530 560 600 630 |
800 |
1390 |
1210 |
1005 |
1070 |
20 |
1822.02 |
9264 |
670 |
950 | |
