HG5-213-56立式、卧式夹壳联轴器

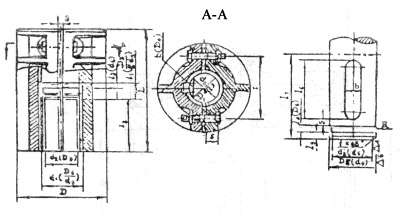

结构图
基本参数和主要尺寸
| 公称直径Dg | 公称 扭 矩(N.m) |
许用转速(r/min) | D | d1 | d2 | d3 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | σ | b | f | R | 螺栓 | 重量(kg) | |
| 个数 | d×1 | ||||||||||||||||||||
| 30 | 85 | 900 | 102 | 38 | 25 | 62 | 130 | 20 | 55 | 5 | 64 | 4 | 45 | 70 | 16 | 8 | 0.4 | 0.2 | 4 | M12×50 | 4.47 |
| 40 | 236 | 800 | 118 | 48 | 35 | 76 | 162 | 20 | 71 | 5 | 80 | 4 | 55 | 85 | 16 | 12 | 0.6 | 0.4 | 6 | M12×50 | 7.60 |
| 50 | 530 | 700 | 135 | 62 | 42 | 90 | 190 | 24 | 83 | 6 | 94 | 5 | 70 | 100 | 18 | 16 | 0.6 | 0.4 | 8 | M12×55 | 10.85 |
| 65 | 1400 | 550 | 172 | 78 | 55 | 120 | 250 | 30 | 110 | 8 | 124 | 6 | 100 | 130 | 22 | 18 | 1 | 0.6 | 8 | M16×65 | 25.06 |
| 80 | 3650 | 510 | 185 | 94 | 70 | 130 | 280 | 38 | 121 | 10 | 138 | 8 | 110 | 145 | 24 | 24 | 1 | 0.6 | 8 | M16×70 | 30.16 |
| 95 | 5200 | 415 | 230 | 110 | 85 | 160 | 330 | 38 | 146 | 10 | 164 | 8 | 140 | 170 | 30 | 28 | 1 | 0.6 | 8 | M24×100 | 56.38 |
| 110 | 9000 | 380 | 260 | 125 | 100 | 190 | 390 | 46 | 172 | 12 | 190 | 10 | 160 | 200 | 38 | 32 | 1 | 0.6 | 8 | M24×120 | 78.00 |
